该矩阵式通风器（天窗）骨架结构件全部采用镀铝锌钢板一次性冲压而成，排风效果好，个体比较矮，自重轻、抗风、抗雪能力极佳。可加装防虫、防鸟网，可与消防联动，可做智遥控控制、手动控制，来控制通风器的启闭及开启角度。
矩阵式薄型屋顶通风器（天窗）

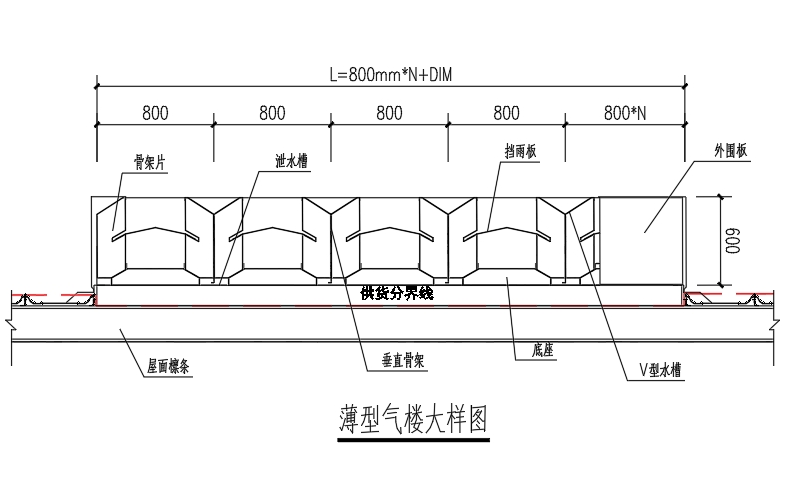

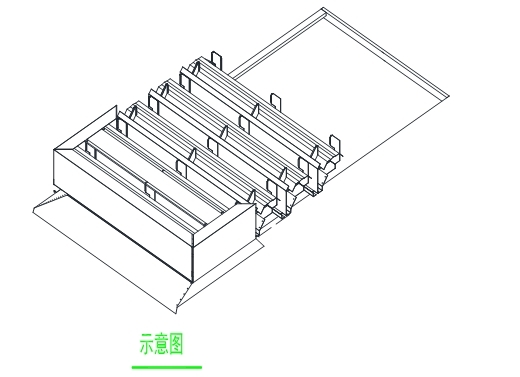

1.矩阵式间隔薄型屋顶通风器（天窗）
矩阵式间隔式薄型气楼设备尺寸及参数
设备尺寸及参数 Equipment dimensions and parameters | |||||
型号 Model | 喉口尺寸 LI | 高 H | 宽 W | 长 L | 重量 Kg/m |
NST-15 NST-20 NST-30 NST-40 NST-50 NST-60 | 1500 2000 3000 4000 5000 6000 | 600 600 600 600 600 600 | 1530 2030 3030 4030 5030 6030 | 800×n 800×n 800×n 800×n 800×n 800×n | 56 75 112 150 188 224 |
注：本表中的数据为参考值，标准值以实际提供产品为准。
Note: The data in this table are reference values, and the standard values are subject to the products actually provided.

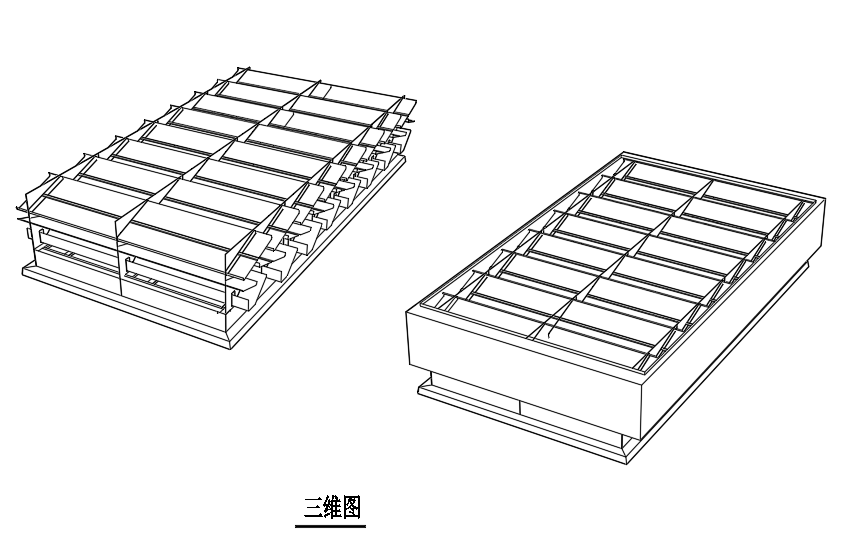

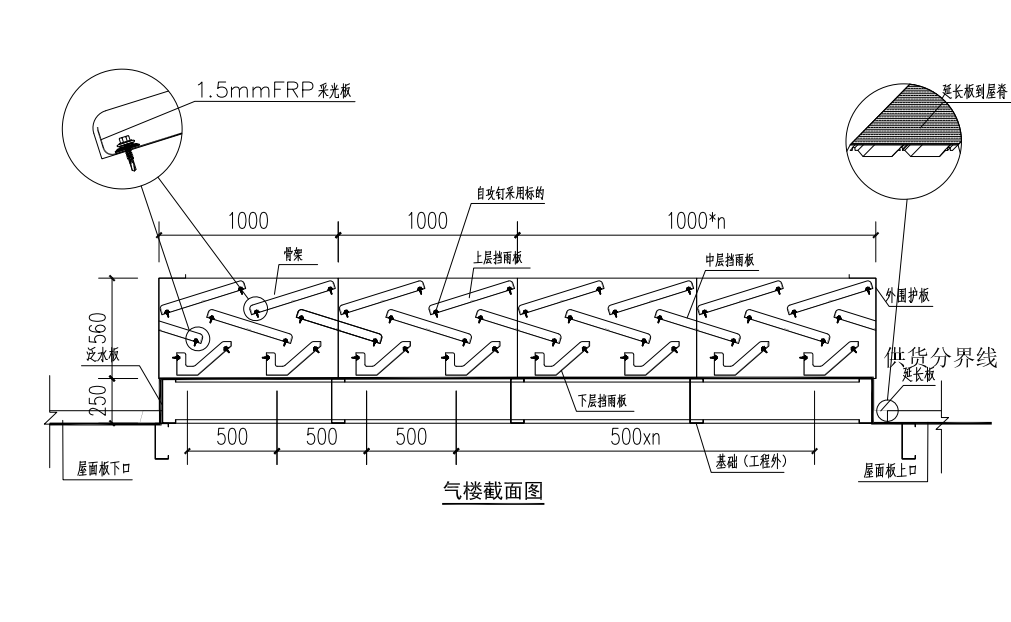

2.矩阵式并列式薄型屋顶通风器（天窗）
矩阵式并列式薄型气楼设备尺寸及参数
设备尺寸及参数 Equipment dimensions and parameters | |||||
型号 Model | 喉口尺寸 LI | 高 H | 宽 W | 长 L | 重量 Kg/m |
NST-15 NST-20 NST-30 NST-40 NST-50 NST-60 | 1500 2000 3000 4000 5000 6000 | 560 560 560 560 560 560 | 1530 2030 3030 4030 5030 6030 | 1000×n 1000×n 1000×n 1000×n 1000×n 1000×n | 56 75 112 150 188 224 |
注：本表中的数据为参考值，标准值以实际提供产品为准。
Note: The data in this table are reference values, and the standard values are subject to the products actually provided.
矩阵式薄型通风器的排气参考值表 Schedule reference value table of matrix thin ventilator
| 矩阵式薄型通风器的排气参考值表 Schedule reference value table of matrix thin ventilator | |||||
型号 Model | 温度/有效排气高度（mm） Temperature/effective exhaust height(mm) | 6300mm | 9000mm | 12000mm | 15000mm |
| NST-15 | 5° 10° 15° | 3327 3747 5562 | 3846 4494 6544 | 4602 5886 7485 | 5130 6846 8553 |
| NST-20 | 5° 10° 15° | 4436 4996 7416 | 5128 5992 8696 | 6136 7848 9980 | 6840 9128 11404 |
| NST-30 | 5° 10° 15° | 6654 7494 11124 | 7692 8988 13011 | 9204 11772 11970 | 10260 13892 17106 |
| NST-40 | 5° 10° 15° | 8872 9992 14832 | 10256 11984 17392 | 12272 15696 19960 | 13680 18256 22808 |
| NST-50 | 5° 10° 15° | 11090 12490 18540 | 12820 14980 21707 | 15340 19620 21950 | 17100 23020 28510 |
| NST-60 | 5° 10° 15° | 1338 14988 22248 | 15384 17976 26088 | 18408 23544 29940 | 27384 27384 34212 |
工程实例：

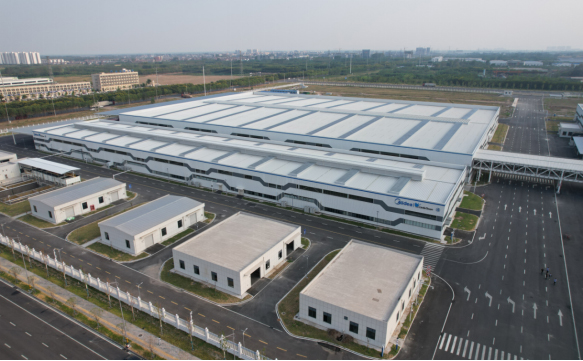

美的荆州新产业园项目

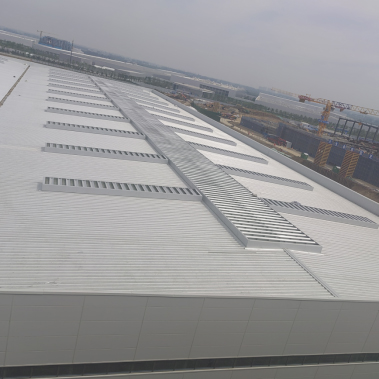

天汽模汽车冲压及焊接总成的生产制造项目

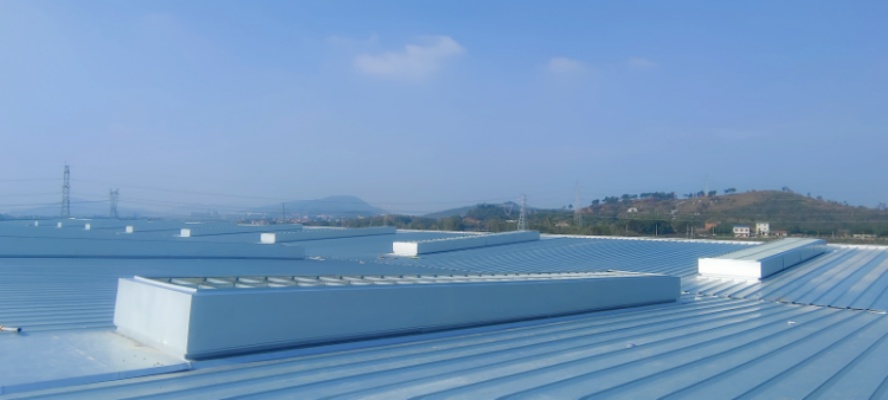

沃尔核材项目
